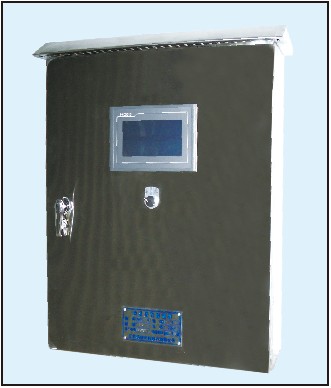

声波吹灰器程序控制器
说明
声波吹灰器程序控制器    程序控制器(SCK-10-60A型)是与声波清灰器配套使用的专用设备,通过控制电磁阀的开和关来控制清灰器的起和停。它是采用德国西门子公司的可编程控制器(PLC)为控制核心,具有工作稳定、可靠、抗干扰能力强等特点,适应各种工作环境。并可通过专用电缆实现与计算机或DCS系统的联接。

特点
1.专用于声清灰系统电磁阀的控制。
2.控制器具有全自动功能,使得清灰器可按内部预先设置一系列自动控制时序自动起停。
3.用户需要改动自动控制时序时,可通过修改清灰作业次数、清灰器的清灰时间以及清灰间隔时间来改变。
4.控制器还具有单个阀门点动和全系统点动的功能,便于用户根据需要,临时在任一时间内控制某一路清灰器的起停或全部清灰器依次起停一次。
5.根据用户需求,该控制器可同时控制60台清灰器。间隔4小时后重复运行。
6.控制器还可由Dcs系统主机远程控制启停并反馈给DCS主机控制器的工作状态。

安装及外形尺寸
    SCK-10-60A型程序控制器采用室内壁挂式机箱,外形尺寸为800×600×200(高×宽×厚)毫米,详见安装尺寸图。输八电源线为2芯电缆(每芯2 5mmz),接到控制器内空气开关上(特别注意:火线接左端,零线接右端)。控制电磁阀线为2芯电缆(每芯1 5mmz)36根;与Dcs系统连接线为2芯电缆(每芯1 5mmz)4根。全部电缆从控制器底板进出线口进八控制器内,分别对应地连接到端子TB上,详见端子接线图。

与DCS系统连接的信号说明(以下四个信号均为结点信号,即开关信号)
1、启动信号:对DCS而言为输出信号,信号1(接通)瞬时为停止控制器工作,信号0(断开)瞬时为启动控制器工作,同时进入全系统点动状态。
2、工作信号:对DCS而言为输入信号,信号1(接通)时控制器处于自动状态;信号0(断开)时控制器处于非自动状态。
3、清灰信号:对DCS而言为输入信号,信号1(接通)时控制器正在进行清灰作业;信号0(断开)时控制器清灰作业完毕。
4、故障信号:对DCS而言为输入信号,信号1(接通)时控制器处于正常工作状态;信号0(断开)时控制器处于故障状态。

技术参数
外形尺寸:800 X 600 X 200(高X宽X厚)毫米
重量:50千克
电源电压:AC 220V(±10%)
频率:50HZ
控制器功耗:100W
输出控制点:10-60点
每点负载电流:1A(AC)

注:如果电磁阀由控制器供电,则总功率将视同时开启的电磁阀数量而定。
